czyli koniec problemów z częstym ładowaniem pada.

UWAGA na wstępie pragnę zaznaczyć że nie biorę odpowiedzialności za błędy podczas wymiany oraz ewentualne uszkodzenia pada.

Czytając artykuł na PPE o możliwości wymiany baterii w Dualshock 4 postanowiłem to zrobić u siebie i podzielić się z wami mini instrukcją tak aby każdy mógł to zrobić w domowych warunkach. Pomimo że z wykształcenia jestem technikiem-elektronikiem to wiedza jaka jest potrzebna do wykonania pracy jest praktycznie zerowa.

DS4 ma identyczną baterię jak starszy brat DS3 więc poszukiwania przeniosłem na znany portal aukcyjny gdzie w wyszukiwarkę wpisałem frazę "bateria pad PS3". Ukazało mi się kilkanaście aukcji lecz ja szukałem baterię o największej pojemności. Wybór padł na baterię 2650mAh która kosztowała 49zł (mili ampero godzin). Dla osób nieznających się mogę podpowiedzieć iż czym większa wartość liczbowa tym pojemniejsza jest nasza bateria i wystarczy nam na dłuższe granie bez ładowania pada - dla porównania moja oryginalna bateria w DS4 miała pojemność 1000mAh stąd porównując same katalogowe wartości dają już nam różnicę.



A oto instrukcja krok po kroku:

1) Do pracy potrzebujemy nową baterię, pada w którym wymieniamy baterię oraz śrubokręt lub bitsy o rozmiarze 000 [zdjęcia: 1,2]

2) Pad skręcony jest na 4 śrubkach które wykręcamy, ostrożnie odkładamy na bok tak aby nie zgubić ich. [zdjęcia: 3]

3) Aby otworzyć pada "na pół" musimy wyczepić zatrzaski. W tym celu zaczynamy powolne otwieranie od rączek ku przyciskom aż do zewnętrznego pola gdzie jest gniazdo do ładowania

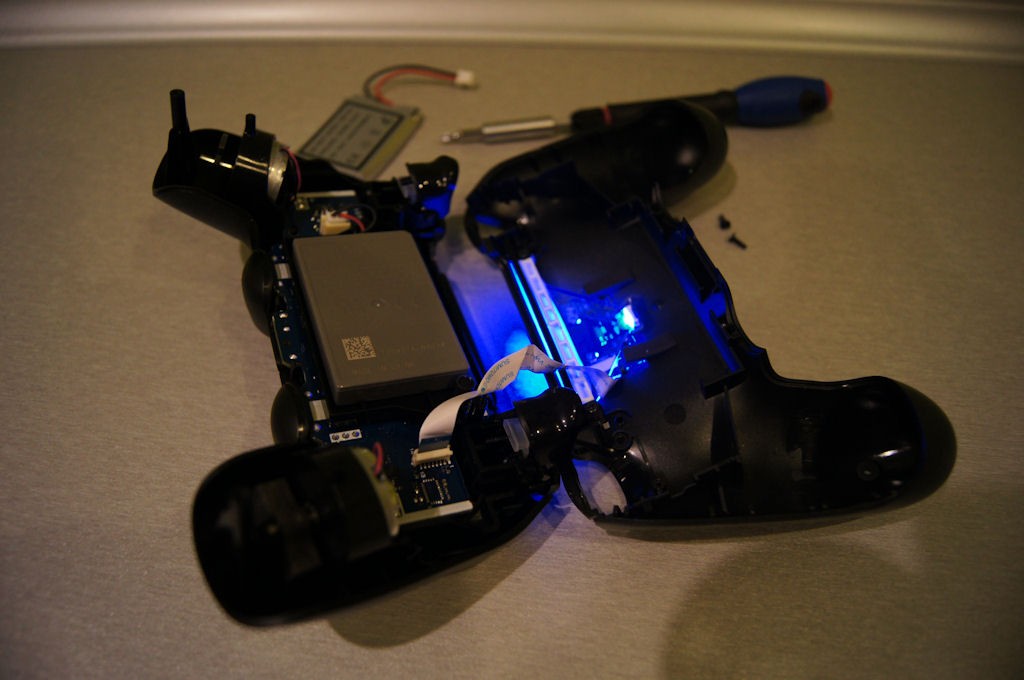

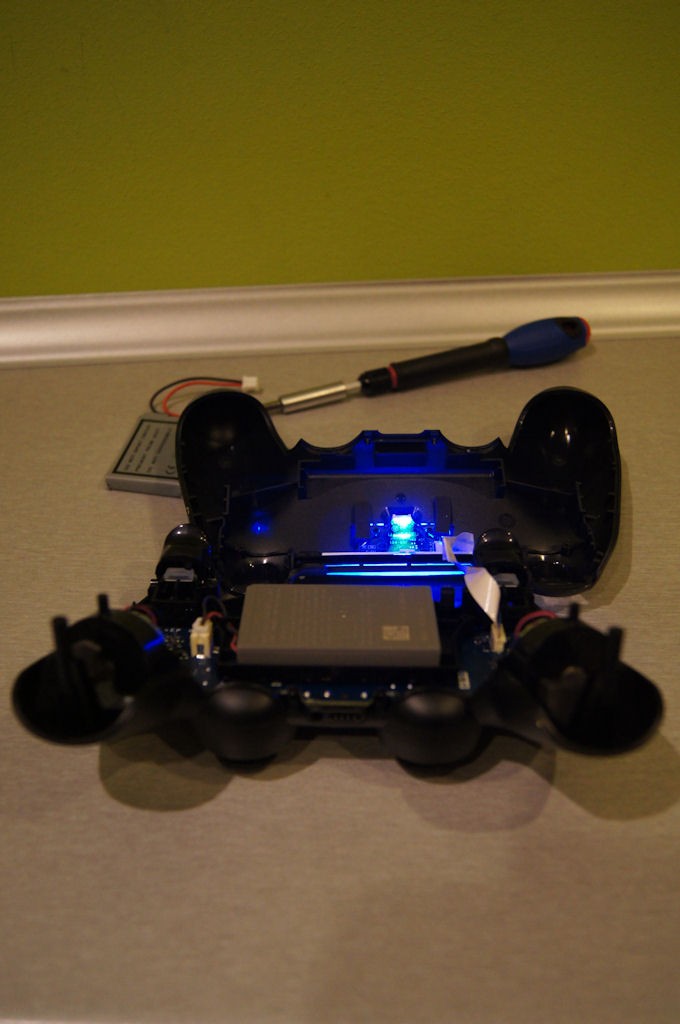

4) Po otwarciu ukazują nam się całe "bebechy" wraz z baterią, układami, ścieżkami oraz rozsławnioną diodą SMD która w gruncie rzeczy pobiera bardzo mały prąd z baterii ;) Uważamy aby nie rozerwać białej taśmy łączącej płytki drukowanej z diodą. [zdjęcia: 4,5,6]

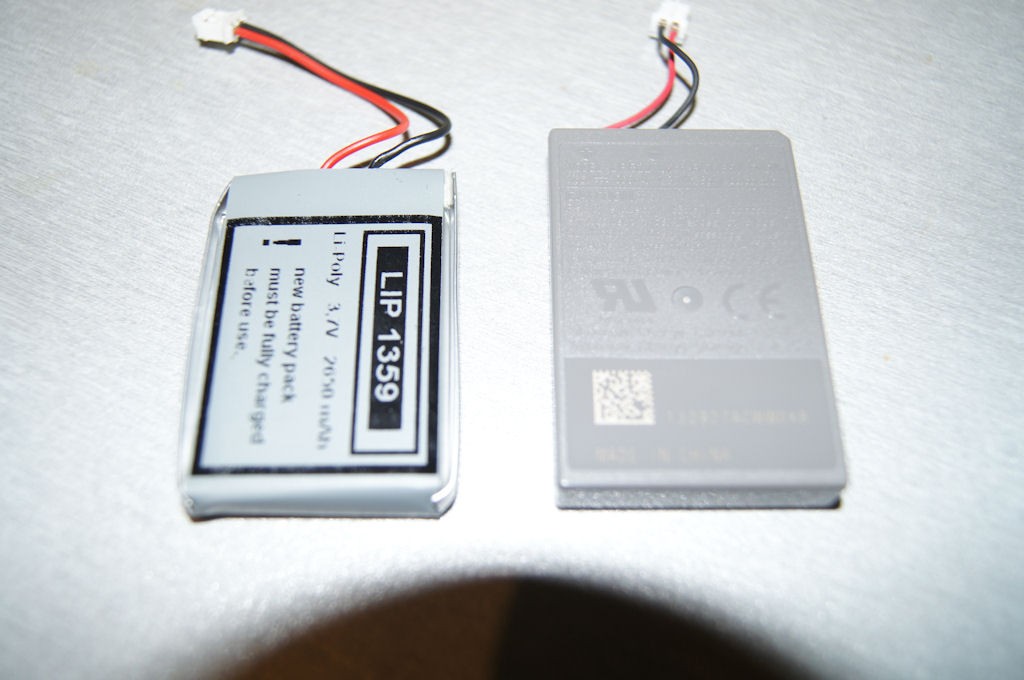

5) Bateria nie jest w żaden sposób mocowana, wykładamy wtyk z gniazda i wyjmujemy baterię. Zdjęcie 7 porównuję nową oraz starą baterię. Nowa (po lewej), pojemniejsza jest mniejsza ;)

6) Wkładamy nową baterię, wpinamy wtyk w gniazdo [zdjęcie: 8] Po czym analogicznie zaczynamy składać pada w całość.

7) Składamy od końcówek rączek po czym powoli dociskamy połówki aby każdy zatrzask załapał, aby złączyć przód trzeba wcisnąć L2 oraz R2 aby przód złączyć się w całość

8) Wkręcamy 4 wkręty na swoje miejsca [zdjęcie: 9] po czym przed pierwszym odpaleniem pada podpinamy go pod konsolę/komputer/ładowarkę USB tak aby bateria naładowała się w całości (tak zaleca producent baterii). Osobiście ładowałem przez konsolę do czasu aż żółte pole na padzie zgasło [zdjęcie: 10]

9) Pad jest gotowy do gry. Standardowa bateria wytrzymywała 5-6h grania i wymagała ładowania, na nowej ten czas wydłużył się do 16-17h grania bez ładowania co daje nam wspaniały wynik ;)



Pragnę zaznaczyć że cała operacja zajmuje 5-10min, a daje wspaniałe efekty stąd polecam każdemu właścicielowi PS4 wymianę swojej baterii. Jeśli posiadacie jakieś pytania, sugestie etc zapraszam do komentowania



Pozdrawiam

Bucky
